| ブランド名: | MEASTEK |
| モデル番号: | MCTD3000A |
| MOQ: | 1 |
| 支払条件: | ,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 1000 |
1広範囲の電流測定範囲:60Aから1200kA
2高精度:
3帯域幅の柔軟性
4コンパクトデザイン:
5適用範囲:

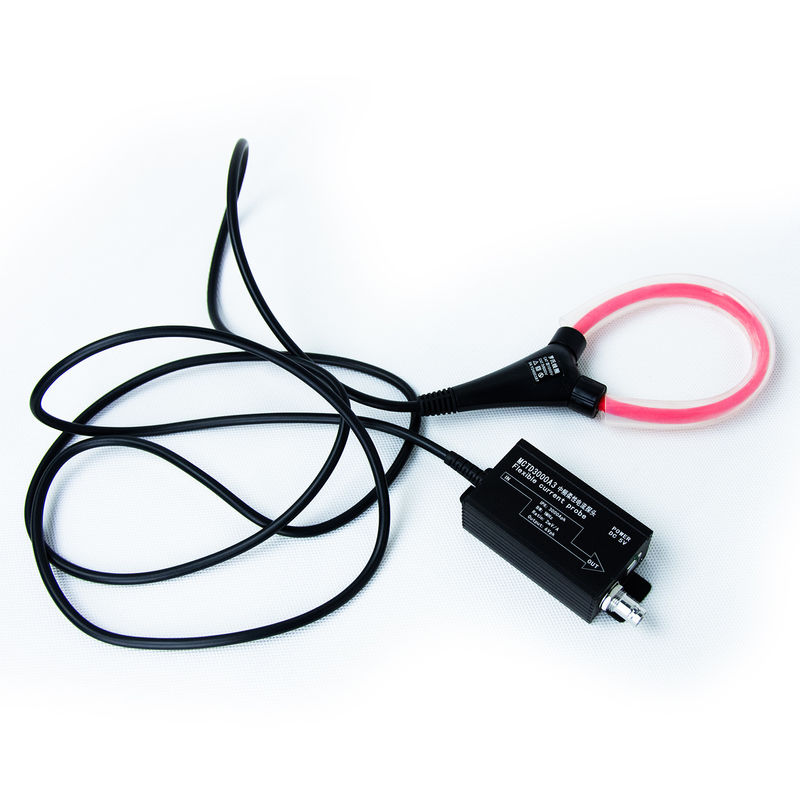

1軽量で柔軟なコイル設計
2超低干渉性能
3柔軟な電源オプション
4パーソナライゼーション機能
| モデル | 入力インターフェース | 流動 | 円周と長さ | 出力インターフェース |
| MCT | D (直接接続) | 最大範囲に基づいて選択 | 700MM / 300MM (オプション) | 2つの出力インターフェースオプション: G: その通り産業用端末,24V電源 (H) S: はいSMAインターフェース,5V電源 (L) |
| B (BNC) |
| モデル | MCTD/B XXXXA3 | MCTD/B XXXXA7 |
| 柔らかい探査器の周囲 (典型的な値,カスタマイズ可能) |
300mm | 700mm |
| 誘導回路の外径 (典型的な値) | 8mm | 8mm |
| 誘導回路接続ケーブルの長さ | 1m (カスタマイズ可能) | 1m (カスタマイズ可能) |
| BNC接続ケーブルの長さ | 1m または 2m,標準: 1m | 1m または 2m,標準: 1m |
| モデル | 感度 (mV/A) | ピーク電流 (A) | 最大騒音 (mVrms) | 低周波帯域幅 -3dB (Hz) | フェーズシフト (50Hz) | 頂点 di/dt (kA/μs) |
高周波 帯域幅 -3dB |
||
|
300 mm |
700 mm |
||||||||
|
MCTD |
MCTD0120A |
50 |
120 | 1 | 0.6 |
<0.95° |
0.2 |
1MHz |
600kHz |
|
MCTD0300A |
20 | 300 | 1 | 0.6 |
<0.95° |
0.2 | |||
|
MCTD0600A |
10 |
600 |
1 | 0.45 |
<0.85° |
0.25 | |||
|
MCTD1200A |
5 | 1200 | 1 | 0.23 |
<0.5° |
0.5 | |||
|
MCTD3000A |
2 | 3000 | 1 | 0.15 |
<0.35° |
1.2 | |||
|
MCTD6000A |
1 | 6000 | 1 | 0.1 |
<0.25° |
2.5 | |||
|
MCTD012KA |
0.5 | 12K | 1 | 0.08 |
<0.2° |
5 | |||
|
MCTD030KA |
0.2 | 30K | 0.5 | 0.07 |
<0.18° |
6 | |||
|
MCTD030KA |
0.1 | 60K | 0.5 | 0.07 |
<0.18° |
6 | |||
|
MCTD030KA |
0.05 | 120K | 0.5 | 0.07 |
<0.18° |
6 | |||
モデル MCTDXXXXA3: 周囲300mm,帯域幅1MHz; MCTD XXXXA7: 周囲700mm,帯域幅600kHz
環境パラメータ:温度: 23°C ± 1°C 湿度: 60% RH ± 5%
操作要求:測定した電導体は,探査誘導ループの中央を垂直に通過しなければならない.
この表では,電流の定位値と周長に基づいてモデルを指定します.最終仕様があなたの要件を満たすことを保証するためにモデルを選択するときに私たちの会社とインターフェースのタイプを確認してください.
| 典型 的 な 正確 性 | ±1% |
| 最大出力電圧 | ±6Vpk |
| 探査ループ 電圧に耐える | 10kVpk |
| ターミナル負荷要求 | ≥100kΩ |
| 電源 | SMAコネクタ (5Vアダプター),産業端末コネクタ (24Vアダプター) |
| 安全性 | EN61010-1:2010 |
| EMC 準拠 | EN61326-1:2013EN61000-3-2:2014EN61000-3-3:2013 |
| 動作温度 | 探査リング | -20°Cから+70°C |
| メインユニット | -10°Cから+55°C | |
| 貯蔵温度 | -30°Cから+70°C | |
| 動作湿度 | ≤85% RH (不凝縮) | |
| 貯蔵湿度 | ≤90% RH (冷却しない) | |
デバイスの設定
接続要件
探査機を接地された測定装置 (オシロコープ/メーター) に固定する
入力抵抗を1MΩ (最小100kΩ) に設定する
探査機の感度に基づいて装置のスケーリングを調整する:
50mV/A → 20X 減衰に設定
1mV/A → 1000X 減衰を設定する
パワーアクティベーション
外部 12V/5V DC アダプタを使用します. 常時緑色灯が稼働準備を確認します.
探査機の位置
固定されるまでセンサーリングを完全に挿入 (音響クリックは適切なフィットを確保)
不安定な環境でロックダイヤルをアクティベートする
リングの幾何学的中心を通ってテストワイヤーをスレッド
測定プロセス
部品の保護のために上記の手順を完了した後で電路を電源化します.
使用後のプロトコル
探査機を外す前に電力を切断
デバイスをオフにする

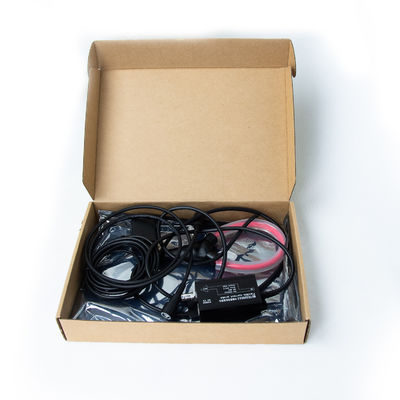

付属した防湿ケースに保管する
精度 の 保証
中心的な配置: 探査器 の リング の 中 に 精密 に 線 を 調整 し て ください.誤り の 調整 に よっ て 精度 が 低下 し ます.
共同 の 場所 を 避ける: リングの接続点から誤差のピークである距離を30mm以上保ちます.
安全 な 結びつき: カリブレーションの漂流を防ぐために,完全な挿入を確認 (クリック音)
マグネットからの距離: 使用中に磁気物体 (例えば巻き込み線) から >1m 離れた場所に保管する.
高電圧 を 避ける: 急速な電圧ピーク (>100V/μs) や>1MHz周波数源から遠ざかります.
干渉チェック
接続されていない探査機を試験ワイヤの近くに置く.
計測器で環境騒音を測定する
騒音レベルが最大範囲の <2%である場合にのみ実行する.
管理 と 保存
清掃: 表面 を 乾いた マイクロファイバー の 布 で 拭い ください.液体 や 溶媒 を 決して 使い て は い ませ ん.
保存: 熱,塵,湿度から遠ざけ,オリジナルのケースに保管します.
交通: 衝撃を防ぐために,製造者のパッシングボックスを使用してください.
ケーブル: 内部 の ワイヤリング を 保存 する ため に,引っ張る こと や 固い ループ や 鋭い 曲がり を 避ける.

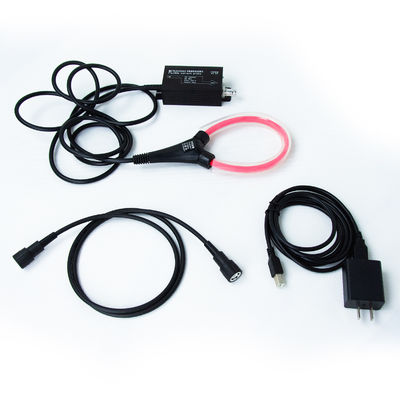

| 名前 | 量 |
| インテグレーター | 1本 |
| 柔軟なコイル | 1本 |

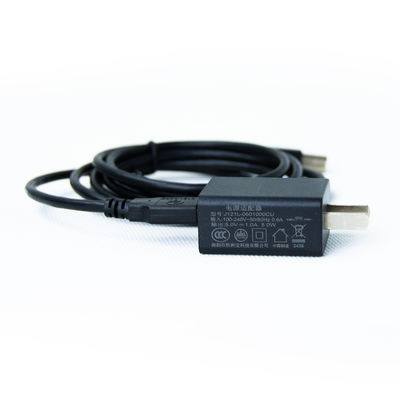

| USB出力アダプター (5V/12V/24V) | 1本 |
| USB電源ケーブル | 1本 |

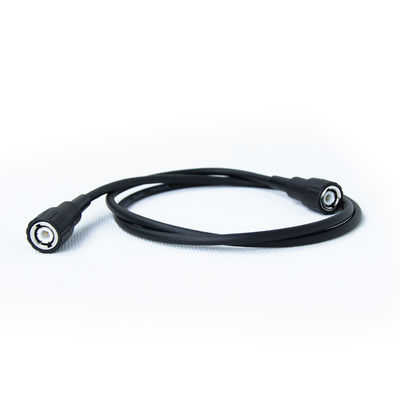

| BNC出力ケーブル | 1本 |
| デジタルユーザーマニュアル | 1 枚 |
| 保証カード | 1枚のカード |
