Shenzhen Knowhow Technology Co.,limited
|
| ブランド名: | MEASTEK |
| モデル番号: | MDP5700C |
| MOQ: | 1 |
| 支払条件: | ,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 1000 |

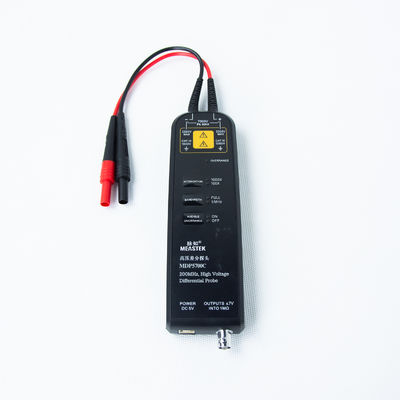

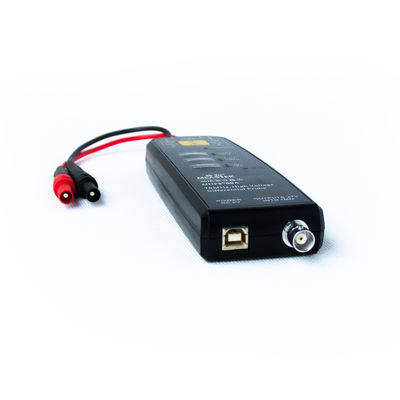

MEASTEK MDP5700C 高電圧差探知器 40MΩ 高入力阻力,CATIII安全認証
主要な特徴:
1超低入力容量
単端入力容量 (MDP5700シリーズ <5pF),2つの入力端 <2.5pF,信号干渉を軽減し高周波測定精度を向上させる.
2高いインプットインピーダンスの設計
単端の地面へのインピーデントは20MΩ (MDP5700シリーズ) に達し,2つの入力端は40MΩ,負荷効果を避けるために高インピーデント回路に適応
測定結果に影響を与える
3ダイナミック・オーバーロード・プロテクション
超負荷指示器 リアルタイムモニタリング 電圧の限界値 (例えば1000Xモード > 7000Vpkが赤信号を誘発した場合) 機器の損傷を防止し,安全な操作を確保する.
4専門レベルでの適応シナリオ
標準モード電圧 ±7000Vpkに対応し,電源電子機器,新エネルギーインバーター,工業インバーターなどの高電圧システムの正確なデバッグに適しています.
5プラグ・アンド・プレイ パッケージ
標準的なUSB電源ケーブル,BNC出力ケーブルと様々な探査機クリップアクセサリー,追加の構成は必要ありません,そしてあなたは箱から効率的な測定体験を楽しむことができます.
仕様
| モデル |
MDP5700C |
| 帯域幅 (-3dB) |
200メガHz |
| 上昇時間 (ns) |
≤18 |
| 精度 |
1% |
| 減衰比 |
100X/1000X |
|
最大差測定電圧 (DC+ピークAC) |
100X±700Vpk |
|
1000X±7000Vpk |
|
| 実価 |
100X ±500Vrms |
|
1000X ±5000Vrms |
|
| 最大入力電圧 (Vrms) |
1000V CATII 2300V CATI |
| 一般モード電圧 ((DC+ピークAC) |
±7000Vpk |
| 入力インペデンス | 単端から地面へ 20MΩ |
| 2つの入力端末 40MΩ | |
| 入力容量 | 片端から地面まで <5pF |
| 2つの入力端 <2.5pF | |
|
CMRR |
DC >80dB |
| 100kHz>60dB | |
| 1MHz>50dB | |
| 騒音 (Vrms) |
100X <200mV |
| 1000X <1.2V | |
| 遅延時間 | ホスト: 約9ns |
| BNCケーブル 1m:約5ns | |
| 超負荷表示電圧の限界値 |
100X >700Vpk |
| 1000X >7000Vpk | |
| 超負荷指示灯 (赤灯) | そうだ |
| 自動保存機能 | そうだ |
| ターミナル負荷要求 | ≥100kΩ |
| 電源 | USB 5V/1A アダプタ |
探査機の標準アクセサリー
| 名前 | 対象 | パラメータ |
| アリガッタ クリップ |  |
CATIII 1000V CATIV 600V |

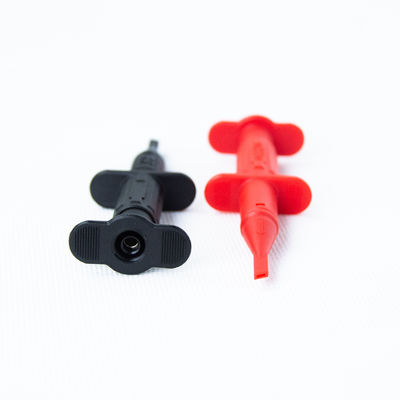

| 活塞探査器のクランプ | |
CATIII 1000V |
| 試験フック | |
CATII 1000V |
| 入力延長コード | |
CATIII 1000V |
| BNC出力ケーブル | |
BNC 男性から男性への出力ケーブル (長さ1メートル) |
| 電力出力線 | |
長さ1メートル |
| 電源アダプター |
USB 5V/1A |
警告:電気ショックや火災の危険を避けるため,MDP5700A/MDP5700B/MDP5700Cの探査機やフックピップアクセサリーを CAT IIIまたは CAT IV回路で使用しないでください.MDP5700A/MDP5700B/MDP5700C試験探査機やフックピップアクセサリーを7000V以上の回路で使用しないでください..
適用用に指定されたアクセサリーのみを使用します.他のアクセサリーを置き換える場合,電気ショックや火傷のリスクがあります.導電表面から電気ショックのリスクを減らすために,探査機体とアクセサリーをきれいに保つ.

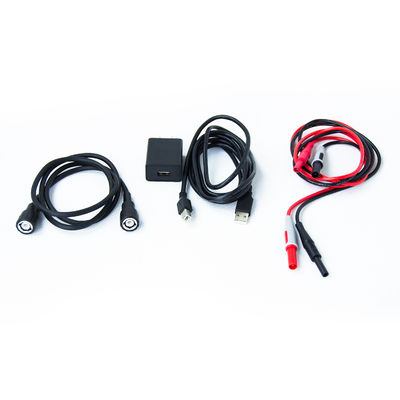

梱包リスト
| 名前 | 量 |
| 高電圧差探査機 | 1本 |
| アリガッタ クリップ | 1ペア |
| 活塞探査器のクランプ | 1ペア |
| 試験フック | 1ペア |
| 入力延長ケーブル | 1ペア |
| BNC出力ケーブル | 1本 |
| 電源出力ケーブル | 1本 |
| 電源アダプター | 1本 |
| 試験報告 | 1 份 |
| 保証カード | 1本 |
| 探査箱 | 1本 |
よくある質問
Q1: MDP5300Aの安全最大電圧は?
A1: 接地電圧は600V CATII/1000V CATI,差電圧は±3000Vpk (1000X減衰),CE/UL安全認証に適合し,オーバーロード保護が組み込まれています.
Q2: 減衰比をどのように選ぶか?
A2: 試験中の電圧に応じて選択する:
100X減速: ≤±300Vpk (低電圧インバーター駆動回路など) の信号に適用される.
1000X減速: ≤±3000Vpk (高電圧バス,IGBTコレクター電圧など) の信号に適用される.
Q3: 入力容量が試験に与える影響は?
A3: 2pF の差入容量は負荷効果を大幅に減少させる.
高周波信号 (例えば50MHz) の電容反応量は,従来の探査機よりもはるかに低い約1.6kΩである (5pF電容反応量は約800Ωである)
測定比較:類似の探査機は,IGBT駆動波形の上昇辺の遅延を1.2ns増加させ,MDP5300Aの遅延は0.3nsのみである
