| ブランド名: | MEASTEK |
| モデル番号: | MCTH700A |
| MOQ: | 1 |
| 支払条件: | T/T,ウェスタン・ユニオン,マネー・グラム |

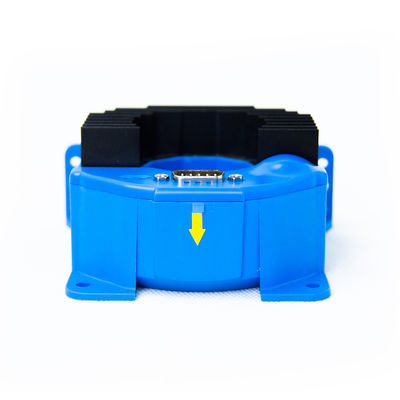

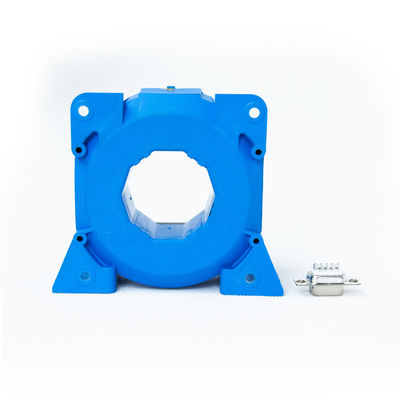

MCTH700A 高電流ブロードバンドセンサー 700A/0.01%精度 1μs 急速応答 風力発電/船舶/ロボット駆動用
1大流の柔軟な適応
最大電流700A (DC/RMS),電流転送比1:17500~400mAの出力範囲で,高電力産業用には適しています.
2ダイナミック反応
応答時間 ≤1μs,臨時電流のキャプチャをサポートし,インバーターやコンバーターなどの高周波電力電子機器に適しています.
3. 広い温度範囲の安定性
温度制御補償技術により, -25°C~+80°Cの貯蔵温度では性能が低下しないため,屋外新エネルギー発電所に適しています.
4負荷抵抗が低い要求事項
負荷抵抗 ≤50Ω (@700A) は,システムの電力消費を削減し,クレーンやスキーリフトなどの重型機器に適しています.
5主要な応用分野
風力発電の変換装置の監視 産業用ロボットの共同駆動 船舶の電源システム 航空宇宙の地面試験
仕様
| モデル | 最大電流 | 精度 | 帯域幅 | 電流転送比 | |
| DC | RMS | ||||
|
MCTH700A |
700A |
700A |
0.01% |
100KHz |
1:1750 |
電気特性
| ポイント | シンボル | 試験条件 | 最低値 | 定額 | 最大 | ユニット |
| 最大連続電流 |
IPN_DC |
- |
400 |
- |
1000 |
アドック |
| 対応する測定電流範囲 (Arms) |
IP |
- |
400 |
- |
1000 |
Aac |
| 主要・二次換算比 |
KN 関連品 |
- |
1:2000 |
- |
1:2000 |
- |
| 定数出力電流 (mArms) |
そうじゃない |
主要電流 |
200 |
- |
500 |
mA |
| 電源電圧 (±5%) |
Vc |
- |
- |
±15 |
- |
V |
| 電力消費量 |
イ |
- |
35mA+Is |
- |
35mA+Is |
mA |
| 負荷抵抗 (@Vc=±15V) |
RL |
- |
≤50Ω ((@Ip=DC400A) |
- |
≤50Ω ((@Ip=DC1000A) |
オー |
| 二次抵抗 |
Rs |
- |
≈15 |
- |
≈15 |
オー |
| 電源周波数 抵抗電圧 (50HZ,1分) |
Vd |
- |
- |
5 |
- |
KV |
| 断熱抵抗 |
リ |
- |
- |
>2000MΩ@DC500V |
- |
オー |
精度測定
| ポイント | シンボル | 試験条件 | 最低値 | 定額 | 最大 | ユニット |
| 精度 (@Ta = +25°C) |
XG |
入力DC,全温度範囲 |
- |
- |
0.01 |
% |
| 線形性エラー |
EL |
全範囲 |
- |
- |
0.005 |
% |
|
オフセット電流 (@Ta =+25°C) |
ほら |
全温度範囲 |
- |
- |
≤ 0.004 ± 0.004 |
μA |
| 応答時間 |
トル |
di/dt=100A/μs,IPNの90%まで上昇する |
- |
- |
≤1 |
μs |
| 速さについて |
di/dt |
- |
>100 |
- |
>100 |
A/μs |
| 周波数範囲 |
f |
- |
- |
- |
100 |
kHz |
一般的な特徴
| ポイント | シンボル | 試験条件 | 最低値 | 定額 | 最大 | ユニット |
| 動作温度範囲 |
タ |
- |
-10 |
- |
+70 |
°C |
| 貯蔵温度範囲 |
ツ |
- |
-25歳 |
- |
+80 |
°C |
| 作業湿度 (凝縮がない) |
Hw は |
- |
20 |
- |
90 |
% |
| 体重 |
W |
- |
- |
±600 |
- |
g |
| 実行基準 |
スト |
EN50178 |
||||
| 蓋材 |
ほか |
UL94-V0 に準拠する | ||||
梱包リスト
| 名前 | 量 |
| 電流センサーボディ | 1本 |
| 電子マニュアル | 1 枚 |
| 保証カード | 1本 |
